З чим звернулися
Власник Microsoft Xbox Elite Controller Series 2 передав геймпад у ремонт із двома проблемами. По-перше, лівий аналоговий стік почав заїдати під час руху. По-друге, бампери LB і RB працювали нестабільно — виникало відчуття, що натискання інколи не спрацьовує або, навпаки, реєструється подвійно.
Під час прийому в роботу ці симптоми зафіксували, а точний перелік необхідних робіт визначали вже за результатами діагностики.
Що показала діагностика
Під час розбирання геймпада майстер побачив, що кріплення лівого аналогового модуля послабилося. Через це сам модуль мав вільний хід і тер об внутрішню частину корпуса — саме це відчувалося як «заїдання» стіка. У такому вузлі механічна фіксація критично важлива: аналоговий модуль постійно навантажується під час гри, і будь-який люфт швидко переходить у контакт із сусідніми елементами та в порушення геометрії руху стіка.
Щодо бамперів — перевірка LB та RB підтвердила скарги власника: фіксувалися як пропуски натискань (місклік), так і подвійні спрацювання (даблклік). Це класичний знос тактових мікроперемикачів, які стоять під бамперами. LB і RB в Elite Series 2 отримують дуже високу кількість натискань за час експлуатації, і з часом внутрішня пружна пластина мікрика втрачає чіткість спрацювання: контакт починає «дзвеніти», через що одне фізичне натискання система бачить як два, або ж навпаки — натискання не реєструється. Замінити такий мікрик локально в межах плати можна, і це стандартна процедура для цієї моделі.
Виконані роботи
- Діагностика геймпада. Повна перевірка з розбиранням і зворотним складанням: стан стіків, курків, кнопок, бамперів, живлення, відсутність слідів залиття. У межах цієї ж позиції виконано роботу з механічною частиною лівого аналога.
- Фіксація механічних елементів лівого аналогового модуля. Усунено люфт кріплення, через який модуль зміщувався і тер об корпус. Після відновлення посадки стік знову рухається у своїй нормальній площині, без паразитного контакту.
- Заміна мікроперемикачів бамперів LB і RB. Зношені мікрики випаяні, на їх місце встановлені нові. Це повертає бамперам чітке одиничне спрацювання без пропусків та подвійних натискань.
Як перевіряли результат

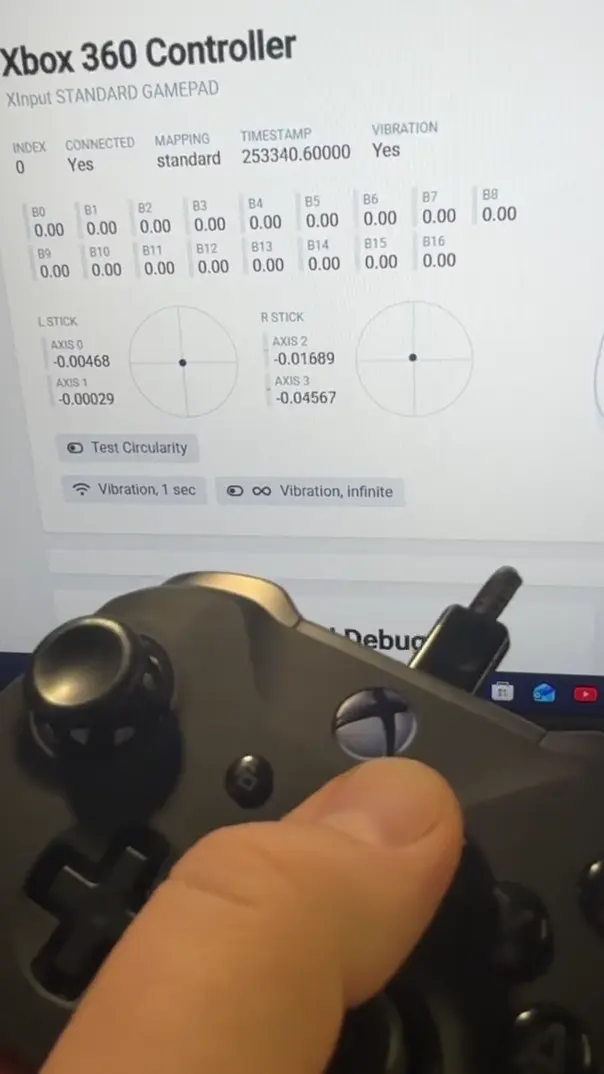

Після складання геймпад протестували в робочому режимі. Лівий стік рухається плавно по всьому діапазону, заїдань і сторонніх звуків від тертя об корпус немає. Бампери LB і RB спрацьовують чітко: одне натискання — одна подія, без пропусків і без даблкліків при звичайному темпі натискань. Результати ремонту зафіксовані у відеозвіті, який передали власнику разом із геймпадом.
Після такої зв'язки робіт — стабілізації аналогового модуля та заміни мікриків бамперів — Xbox Elite Controller Series 2 повертається до звичного відгуку в іграх, де важлива точність стіка й швидкі натискання LB/RB.
